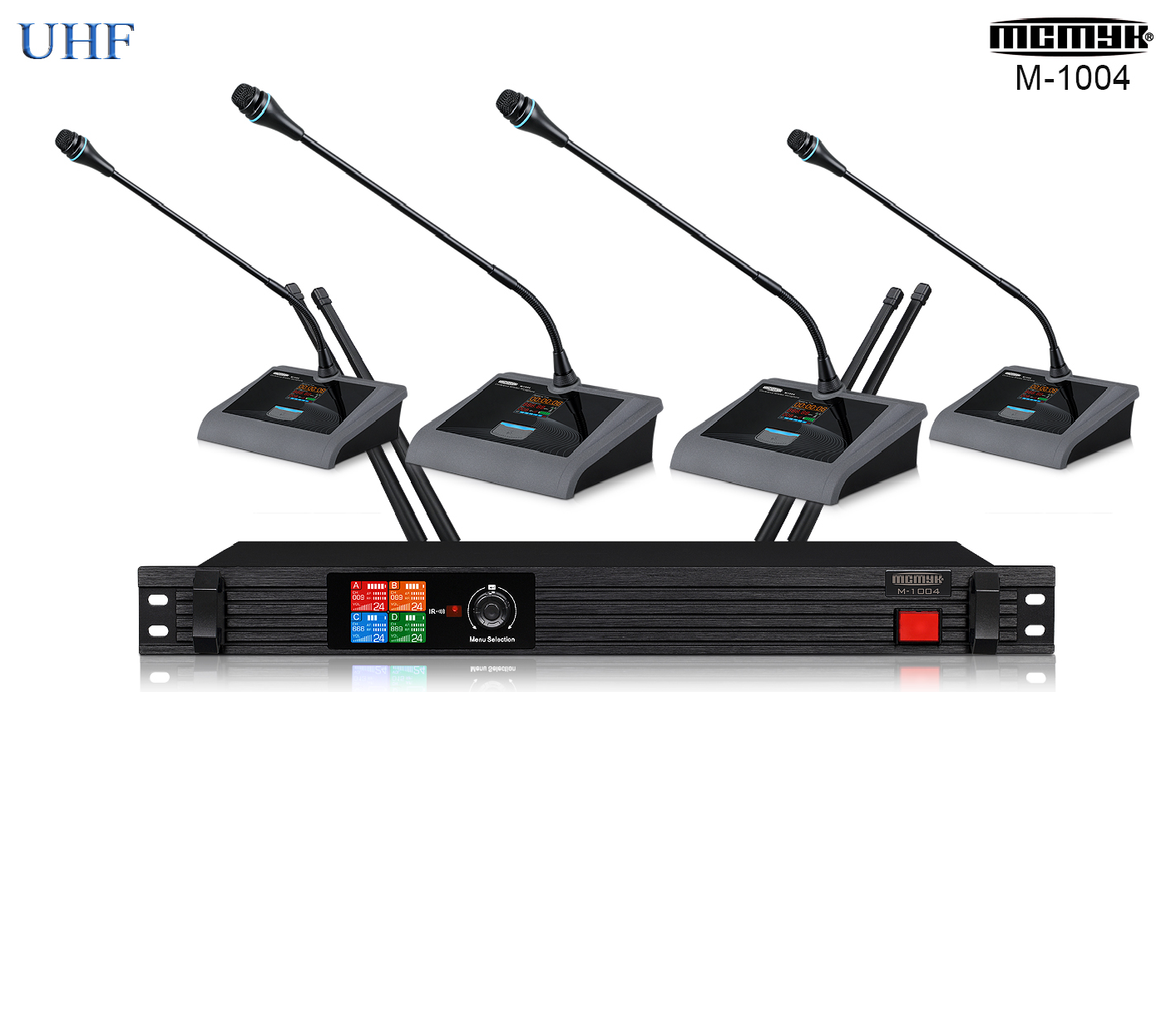

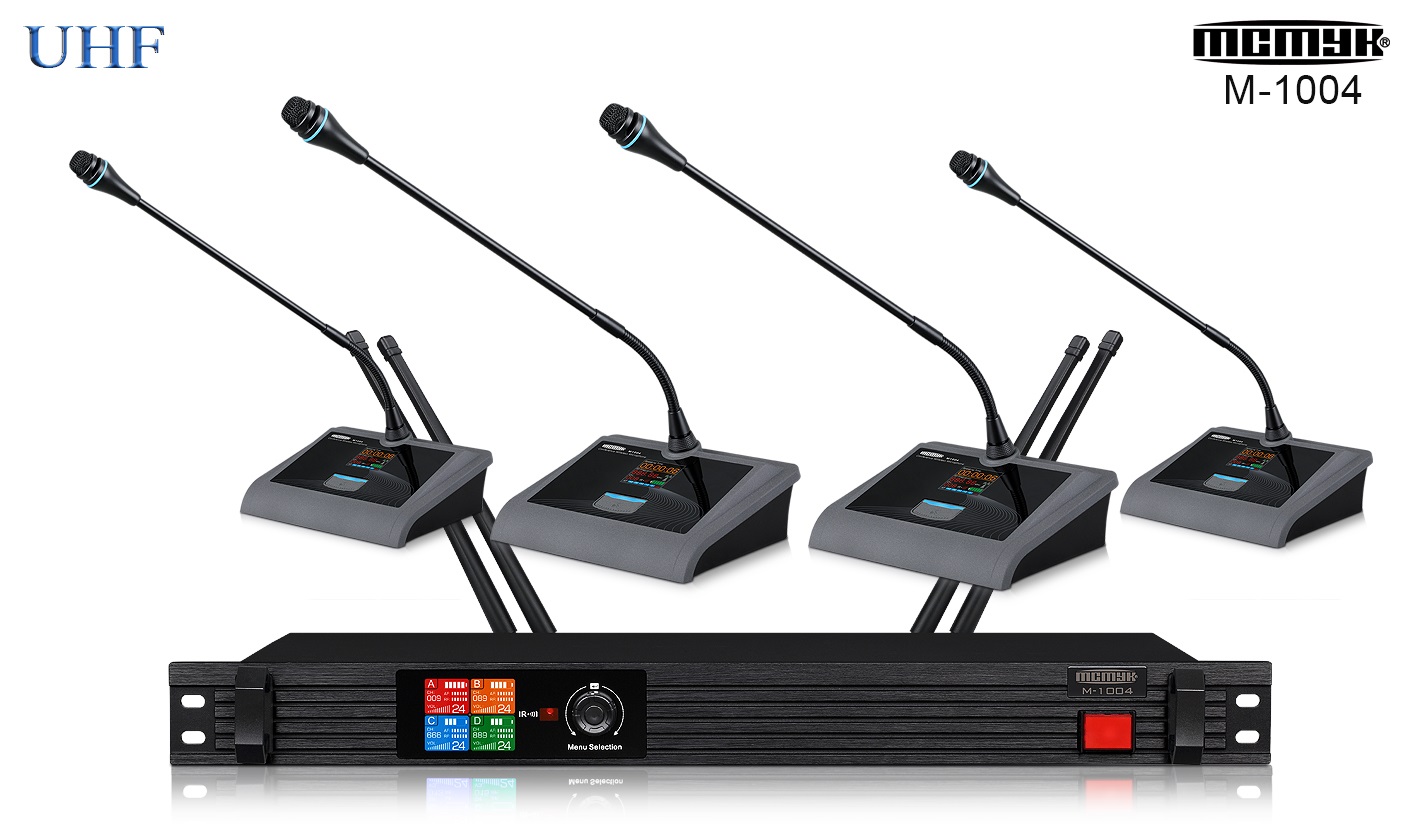

M-1004 一拖四无线会议麦克风

●采用UHF超高频段，比传统的VHF频段干扰更少，传输更可靠；●DQPSK数字调制，在60MHZ频率范围内，以300KHZ信道间隔，提供多达200个信道选择。因为数字调制固有的对互调干扰的高免疫性，可以非常简单、方便地实现多套机器同时叠机使用（例如5套，共20只发射底座同时使用），轻松避开各类干扰；●采用随机唯一ID的数字调制和传输技术，彻底避免 采用FM调制的传统无线会议麦克风系统被场外窃听的风险！确保信号传输中的保密性。●接收机采用DQPSK双天线真分集接收，在正常室内使用半径30-60米的

●采用UHF超高频段，比传统的VHF频段干扰更少，传输更可靠；

●DQPSK数字调制，在60MHZ频率范围内，以300KHZ信道间隔，提供多达200个信道选择。因为数字调制固有的对互调干扰的高免疫性，

可以非常简单、方便地实现多套机器同时叠机使用（例如5套，共20只发射底座同时使用），轻松避开各类干扰；

●采用随机唯一ID的数字调制和传输技术，彻底避免 采用FM调制的传统无线会议麦克风系统被场外窃听的风险！确保信号传输中的保密性。

●接收机采用DQPSK双天线真分集接收，在正常室内使用半径30-60米的环境内，彻底避免传统模拟FM调制的单天线接收模式下可能的断音、

噪音问题！

●数字调制和高保真接收，确保整机的音频指标始终如一！不会像传统FM调制的模式那样，随着发射距离的增加而劣化（采用传统FM接收模

式的，其接收噪声、失真度等指标都会随发射距离的增加而变差！）

●无论是接收机，还是发射底座，都采用高清晰度彩色液晶TFT显示屏，使接收机及发射器的工作状态一目了然：

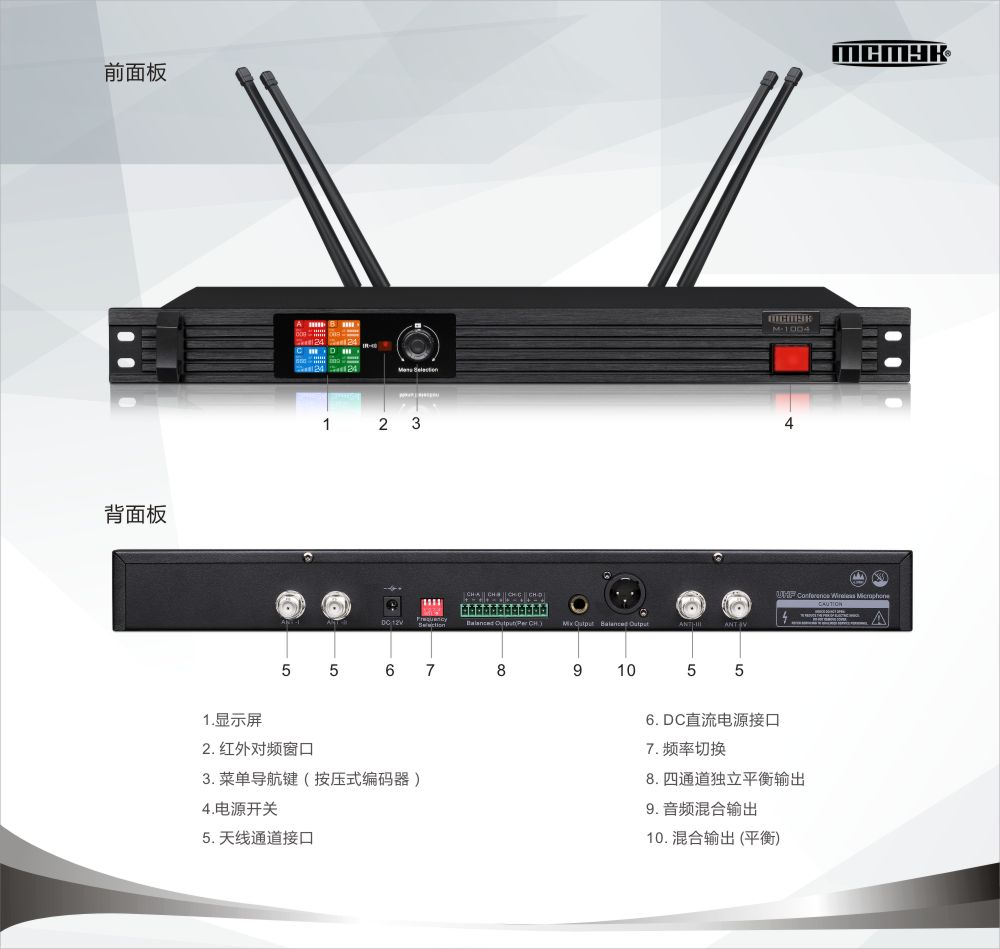

●接收机前面板的TFT显示信息包括：正常工作状态下，四个通道(A/B/C/D)实时工作时的各个通道的频道编号，RF工作频点，音量级数显示，

实时的AF,RF信号强度显示，各个通道的发射端的电池电量实时显示等重要信息；在设置菜单下，各工作通道的选择、工作频点，通道音量等

重要参数的设置都可以方便的切换和执行。流畅的UI界面让现场工程人员可以很快地熟练操作！

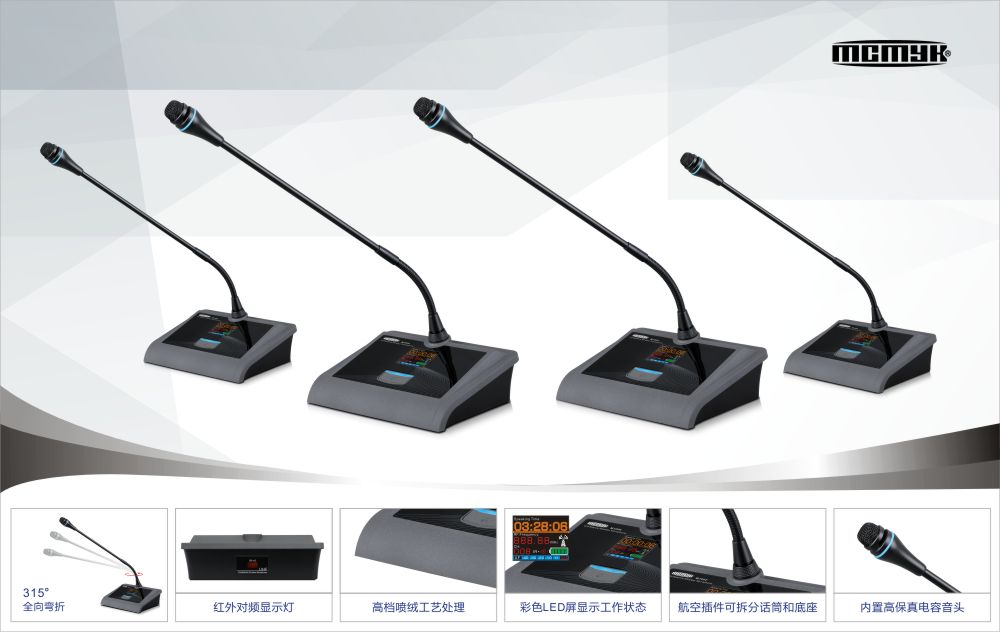

●发射底座的TFT显示信息包括：红外对频后，发射底座所在的工作通道（A/B/C/D）的状态显示，RF频点、RF功率档位显示，发言时间、AF

电平、电池电量等重要信息的实时显示。

系统指标

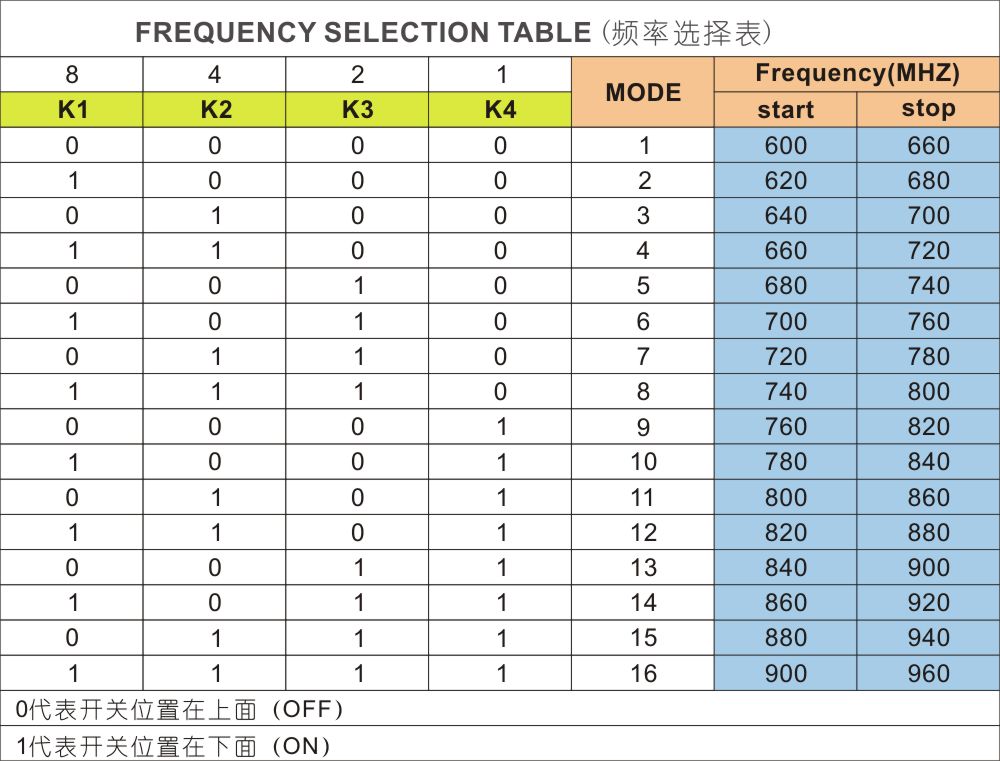

频率范围 ：600-660/620-690/640-700/……/880-940/900-960MHz

共16个可选的工作频段，共360MHz的频率覆盖范围。

调制方式 : DQPSK

RF工作带宽：60MHz

信道数目 : 200

信道间隔:300KHz

频率稳定度:±0.005%

动态范围:>100dB

音频响应 : 60Hz-18KHz(±3dB)

综合信噪比 :>106 dB

综合失真 : ≤0.2%

工作温度: -10℃ -+40 ℃

接收机指标

接收机方式：DQPSK双天线真分解接收

无线接口  ：BNC/50Ω

最大输出电平 ：+10dBV

发射器指标

无线程式：佩挂发射器采用1/4波长鞭状天线，手持麦克风内置螺旋天线

输出功率 ：高功率High power10mW; 低功率Low power 3mW

杂散抑制 ：-60dB

供电  ：两节AA电池 （2800mAh）

使用时间 ：10mW时大于8个小时，3mW时大于12小时

卓越的叠机工作性能：

在同一空间，同一工作频段下，可多达5套/组 接收机（20只会议式发射器）同时使用！

例如，实际设置的工作的频点可以是：

第一组：A01、B03、C05、D07

第二组：A11、B13、C15、D17

第三组：A21、B23、C25、D27

第四组：A32、B34、C36、D38

第五组：A41、B43、C46、D49

备注：

具体的工作频点设置，可以根据实际的环境情况，跳开环境中的干扰频点即可（接收机自带RF环境噪声电平检测和显示功能，犹如一台简易版的

频谱仪，非常方便现场工程人员的调试和安装工作），并确保每个通道的频道数大于等于2即可。例如 A21/B23/C25/D27, 或者 A32/B34/C36/D38，

等（即通道间的工作频率间隔大于2.4M即可）。

各个通道信道及频率范围（以600-660MHz的工作频段为例）：

CHANNEL A: CH-A01 ~ CH-A50

FREQUENCY: 600.000MHZ ~ 658.800MHZ with STEP=1.2MHz

CHANNEL B: CH-B01 ~ CH-B50

FREQUENCY: 600.300MHZ ~ 659.100MHZ with STEP=1.2MHz

CHANNEL C: CH-C01 ~ CH-C50

FREQUENCY: 600.600MHZ ~ 659.400MHZ with STEP=1.2MHz

CHANNEL D: CH-D01 ~ CH-D50

FREQUENCY: 600.900MHZ ~ 659.700MHZ with STEP=1.2MHz
